Módulo 1: Fundamentos de Electricidad

Lección 1: Concepto de Corriente

Objetivos Específicos:

• Comprender el concepto de corriente eléctrica y su dirección convencional.
• Identificar los materiales conductores y su comportamiento ante la electricidad.
• Diferenciar entre corriente continua (DC) y corriente alterna (AC).

Introducción Teórica:

La corriente eléctrica es el flujo de electrones a través de un conductor. Se genera cuando los electrones se mueven de un potencial negativo a uno positivo, aunque convencionalmente se dice que la corriente va del positivo al negativo. Se puede generar por fricción, presión, calor, magnetismo o acción química.

• Se muestra un conductor (un cilindro naranja) con electrones (esferas azules) moviéndose desde el terminal negativo (–) al positivo (+).
• Se indica con flechas azules la dirección del flujo de electrones y con flechas rojas la dirección de la corriente convencional (de positivo a negativo).
• Alrededor del conductor aparecen íconos que representan los distintos métodos de generación de corriente: fricción, presión, calor, magnetismo y acción química.

Actividades Recomendadas:

• Lectura guiada del PDF (sección “Corriente Eléctrica”).
• Realizar un esquema comparativo entre corriente continua y alterna.
• Ver un video explicativo sobre el flujo de electrones.

Evaluación:

• Quiz de selección múltiple (5 preguntas).
• Máximo 5 intentos para alcanzar 80% de aciertos.

Recursos Complementarios:

• PDF sección “Corriente Eléctrica”.
• Video sugerido: “¿Qué es la corriente eléctrica?” (YouTube).
• Enlace a simulador de circuito básico (PhET Colorado).

Lección 2: Concepto de Tensión

Objetivos Específicos:

• Definir tensión eléctrica como diferencia de potencial.
• Comprender cómo se mide y qué representa el voltaje.
• Relacionar tensión con flujo de corriente.

Introducción Teórica:

La tensión o voltaje es la diferencia de carga entre dos puntos. Es la “fuerza” que impulsa el flujo de electrones a través de un conductor. Se mide en voltios (V) y puede ser positiva o negativa dependiendo de la carga del material.

• Definición: “La tensión o voltaje es la diferencia de carga entre dos puntos.”

• Función: Se describe como la “fuerza” que impulsa el flujo de electrones a través de un conductor.

• Medición y polaridad: Se mide en voltios (V) y puede ser positiva o negativa según la carga del material.

Generación:

• Se genera cuando los electrones se mueven de un potencial negativo a uno positivo,
• Aunque por convención se dice que la corriente va del positivo al negativo.

• Iconos de mecanismos: Fricción, presión, calor, magnetismo y acción química.

Actividades Recomendadas:

• Lectura del apartado “Tensión eléctrica” del PDF.
• Experimento con batería, cables y bombillo para observar el efecto del voltaje.
• Análisis de casos con diferentes niveles de voltaje.

Evaluación:

• Ejercicio práctico con tabla de voltajes y resultados esperados.
• 5 intentos permitidos para alcanzar el resultado correcto.

Recursos Complementarios:

• PDF sección “Tensión eléctrica”.
• Video: “¿Qué es el voltaje?” (Khan Academy o YouTube).
• Simulador de voltaje en circuitos (PhET).

---

Lección 3: Concepto de Potencia

Objetivos Específicos:

• Comprender la definición de potencia eléctrica.
• Conocer las unidades de medida: Watts, kW, hp, BTU.
• Aplicar la ley de Watt para calcular potencia.

Introducción Teórica:

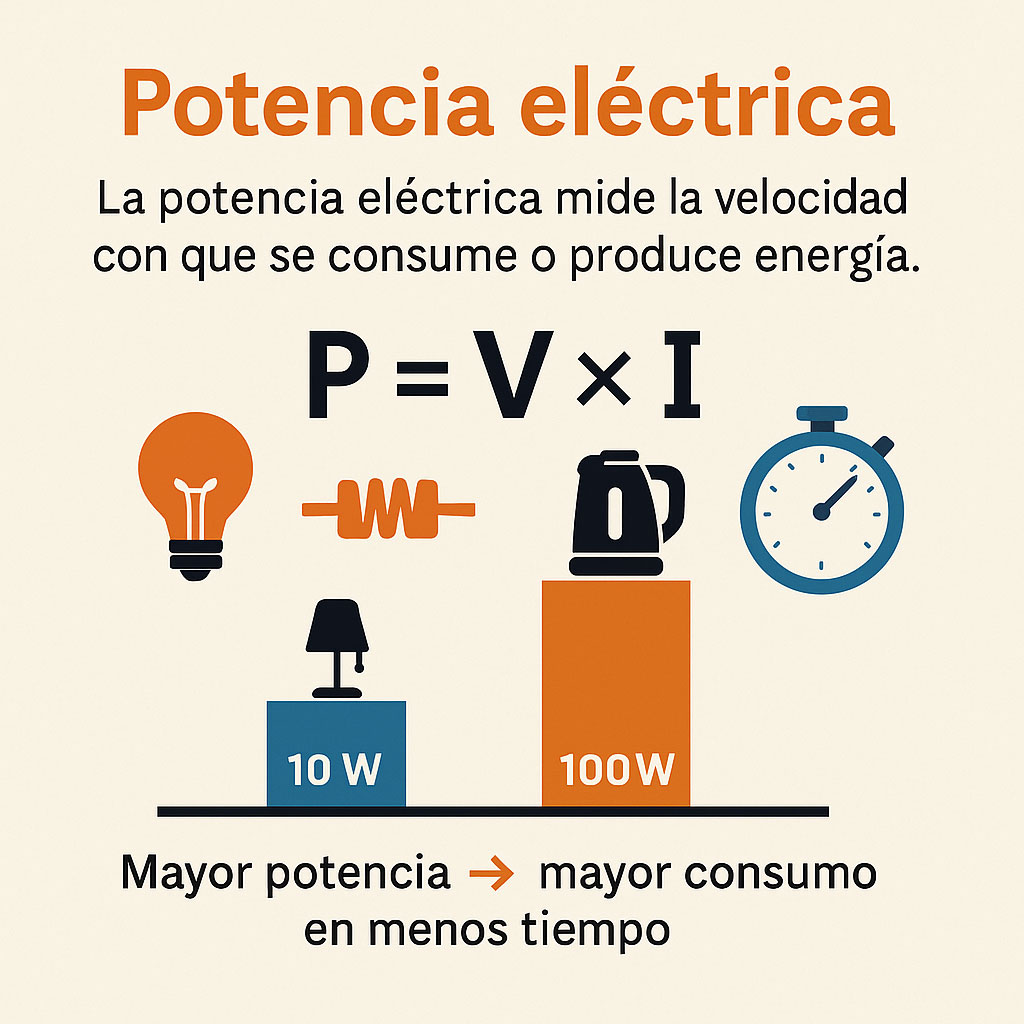

La potencia eléctrica mide la velocidad con que se consume o produce energía. Se representa por la fórmula P = V x I. Un aparato eléctrico con mayor potencia consume más energía en menos tiempo.

• Fórmula central: P = V × I

Ejemplo comparativo:

• Un foco de 10 W (barra azul pequeña).
• Una tetera de 100 W (barra naranja grande).

Mensaje clave: “Mayor potencia → mayor consumo en menos tiempo”

Iconos: bombilla, resistencia, aparato (tetera), cronómetro, y barras de potencia.

Actividades Recomendadas:

• Análisis de aparatos eléctricos del hogar (placas de consumo).
• Cálculos prácticos con la ley de Watt.
• Conversión entre unidades de potencia.

Evaluación:

• Resolución de 3 ejercicios de cálculo de potencia.
• 5 intentos permitidos por ejercicio.

Recursos Complementarios:

• PDF sección “Potencia eléctrica”.
• Video: “Potencia eléctrica explicada fácil”.
• Tabla de equivalencias de potencia (W, kW, hp, BTU).
